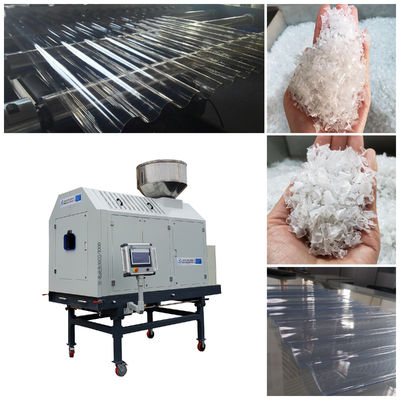

خشک کن روتاری مادون قرمز برای دستگاه اکستروژن کاشی سقف موج دار پلاستیکی PET
----- قبل از اینکه به خط تولید اکستروژن خورده شود ، تراشه های PET / Flake PET را خشک و متبلور کنید
>> PET Flakes را در یک مرحله متبلور و خشک کنید
>> زمان خشک شدن 20 دقیقه
>> رطوبت نهایی می تواند 50-70ppm باشد
>> صرفه جویی در هزینه 45-60٪ انرژی:
| لکه | 0.15 کیلو وات / کیلوگرم ، HR (تبلور و خشک کردن) | ||||
مصرف انرژی کماز طریق معرفی مستقیم انرژی مادون قرمز به محصول ، مصرف انرژی به طور قابل توجهی پایین تر از فرآیندهای معمولی است.
دقیقه به جای ساعت.این محصول فقط چند دقیقه در فرایند خشک شدن باقی مانده و سپس برای مراحل بعدی تولید در دسترس است.
فورا.اجرای تولید می تواند بلافاصله پس از راه اندازی آغاز شود.یک مرحله گرم شدن دستگاه مورد نیاز نیست.
راندمان بالا.انرژی بلافاصله وارد هسته محصول می شود.
به آرامی.این ماده به آرامی از داخل به خارج گرم می شود و ساعت ها با گرما از خارج بارگیری نمی شود و در نتیجه ممکن است آسیب ببیند.
تمیز کردن آساندسترسی خوب به همه اجزا امکان تمیز کردن آسان و سریع را فراهم می کند.تغییر سریع محصول.
در یک مرحلهتبلور و خشک شدن در یک مرحله.
افزایش توان عملیاتیافزایش توان کارخانه با کاهش بار اکسترودر.
به طور مساویتخلیه مداوم را تضمین می کند
خشک کن کریستال مادون قرمز چگونه خشک می شود؟
ویژگی های خشک کن مادون قرمز (IRD)
>> خشک کن کریستال مادون قرمز آخرین فن آوری خشک کنی است که در حال حاضر توسعه یافته است و خشک کن کریستال مادون قرمز فقط 8-20 دقیقه زمان نیاز دارد ، تبلور و خشک شدن در یک زمان انجام می شود ، صرفه جویی در وقت ، برق ، اثر خشک شدن خوب ، تعمیر و نگهداری راحت و کم هزینه ، که بالاترین بازده در حال حاضر است ، بهترین انتخاب برای روش کم مصرف با انرژی کم است.
سه منطقه کنترل درجه حرارت PID وجود دارد و درجه حرارت خشک شدن کریستال را می توان با توجه به مشخصات مواد اولیه تنظیم کرد.
اصل مادون قرمز
اصل مادون قرمز
فرکانس مادون قرمز حدود 1012 C / S ~ 5x1014 C / S است که بخشی از موج الکترومغناطیسی است.نزدیک به طول موج مادون قرمز 2.5 ~ 0.75 and است و مستقیماً با سرعت نور حرکت می کند و هفت و نیم بار در ثانیه (حدود 300000 کیلومتر در ثانیه) به دور زمین می چرخد.از منبع نور دیده می شود. مستقیماً به ماده ای كه گرم می شود منتقل می شود و باعث پدیده های جذب ، انعكاس و انتقال فیزیكی می شود.
بعلاوه ، اشعه های مادون قرمز که از مواد نفوذ کرده و منعکس می شوند ، در سازماندهی مواد تاثیری ندارند ، اما بافت جذب شده در اثر تحریک مولکولی ، به انرژی گرمایی تبدیل می شود که باعث بالا رفتن دمای ماده می شود.با مثال آوردن PET ، تبلور و تبلور را می توان در مدت زمان بسیار کوتاهی به دست آورد.دمای خشک کردن نه تنها می تواند باعث صرفه جویی در انرژی ، حفظ خصوصیات فیزیکی لیپوزوم ها و افزایش مقدار IV شود.
(استدلال برای افزایش مقدار IV (گرانروی ذاتی) باید توسط آزمایشات بیشتر تأیید شود.)
|

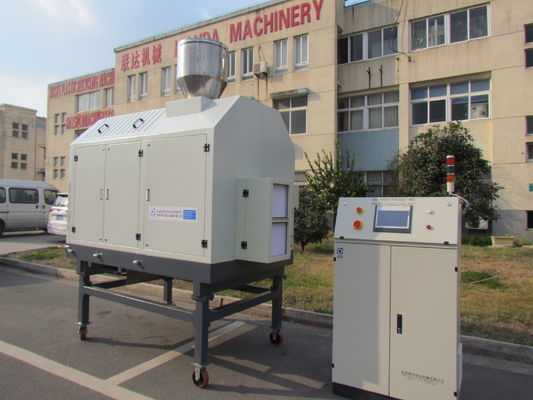

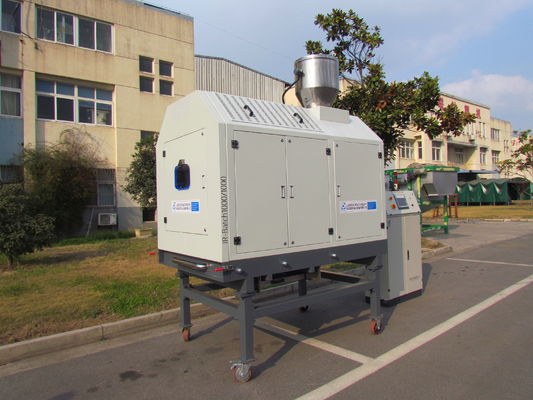

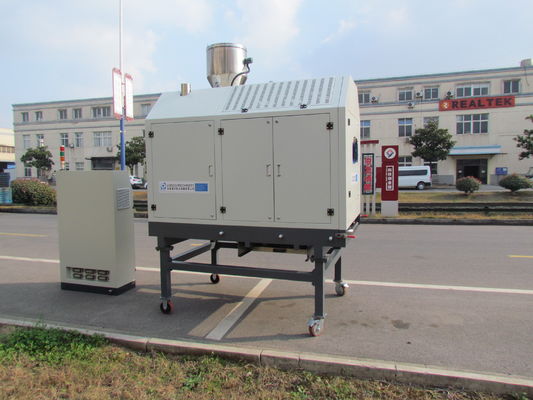

خشک کن کریستال مادون قرمز
|
گرمایش همرفتی
|
|
| 1 |
خشک کردن مادون قرمز (IR): گرما در داخل گلوله ها جذب می شود. پلاستیک و آب جاذب IR عالی هستند. گرم شدن کامل گلوله حدود 15 تا 20 ثانیه طول می کشد
|
خشک کردن همرفت: گرما به گلوله منتقل می شود ، پلاستیک رسانای حرارتی ضعیفی است. حدود 30-50 دقیقه طول می کشد تا گلوله ای گرم شود
|
|
|
|
|
|
بخار آب به جالبترین منطقه منتقل می شود ، گرمایش IR از داخل گلوله ها شروع می شود و بلافاصله گرما به سمت هوای خنک محیط هدایت می شود. در این رطوبت فوراً گرم و بخار می شود و از گلوله به هوای خنک کننده محیط خارج می شود
|
آب بخار به جالبترین منطقه منتقل می شود ، گرمایش همرفت از سطح گلوله شروع می شود و گرما به آرامی به سمت مرکز هدایت می شود. در این مرحله رطوبت به سمت مرکز خنک کننده گلوله ها جذب می شود. خشک شدن حتی شروع نمی شود بیشتر غلظت رطوبت در داخل گلوله افزایش می یابد
|
|
|
|
|
|
|
توضیح اصل تفاوت گرمایی
|
||
|
نیروی فیزیکی برای انتشار رطوبت ، اختلاف دما و اختلاف استجدر فشار جزئی است 1) IR- تبخیر زیادی روی رطوبت هسته ایجاد می کند 2) نیروی محرکه نفوذ اختلاف دما بین رطوبت بخار شده و است هوای محیط 3) IR از هوای خنک محیط استفاده کرده است ، بنابراین یک اختلاف دائمی در فشار جزئی همیشه قابل استفاده است ذره T> T محیط ذره P> P محیط |
هنگامی که کل گلوله به همان دمای شروع خشک شدن هوای گرم محیط رسیده است: 1) میزان تبخیر کم است 2) آب بخار از هسته گلوله به سطح منتقل می شود 3) نیروی محرکه این نفوذ ، اختلاف فشار جزئی هوای محیط است 4) برای اطمینان از موثر بودن این فرآیند ، به طور کلی هوای خشک کنندگی با نقطه شبنم کم استفاده می شود.
|
|
|
|
|
|
1. تغذیه مواد 2. سیستم خشک کردن چرخشی --- خشک کردن و تبلور 3. تخلیه
| تغذیه مواد |
پوسته پوسته یا قراضه توسط فیدر وکیوم یا فیدر پیچ به روتاری درام داده می شود
|
| سیستم خشک کردن روتاری |
خشک کردن و تبلور در یک مرحله.با چرخش درام ، مواد توسط عناصر مختلفی که مخلوط می شوند ، برای مواد شما بهینه می شوند.بدین ترتیب مواد تحت عملیات حرارتی قرار می گیرند.عملیات حرارتی پس از یک دوره مشخص یا پس از رسیدن به درجه حرارت مورد نیاز مشخص به پایان می رسد.
|
| تخلیه |
عملیات حرارتی پس از یک دوره مشخص یا پس از رسیدن به درجه حرارت مورد نیاز مشخص به پایان می رسد.برای تخلیه ، جهت چرخش درام معکوس می شود.سپس مواد تخلیه می شوند
|
فیلم ماشین
اطلاعات تماس
چگونه از کیفیت اطمینان حاصل کنیم!
● به منظور اطمینان از صحت هر قطعه ، ما به انواع تجهیزات پردازش حرفه ای مجهز هستیم و طی سالهای گذشته روشهای پردازش حرفه ای را جمع آوری کرده ایم.
● هر م componentلفه قبل از مونتاژ به طور دقیق توسط بازرس پرسنل نیاز به کنترل دارد.
assembly هر مونتاژ توسط استاد کار می کند که بیش از 20 سال سابقه کار دارد
● بعد از تکمیل تمام تجهیزات ، ما تمام ماشین آلات را به هم متصل می کنیم و خط تولید کامل را اجرا می کنیم تا از عملکرد پایدار در کارخانه مشتریان اطمینان حاصل کنیم
خدمات ما
1. اگر مشتری برای دیدن دستگاه به کارخانه مراجعه کند ، ما آزمایش را انجام خواهیم داد.
2. ما مشخصات فنی جزئیات ماشین ، نمودار الکتریکی ، نصب ، دفترچه راهنمای کار و تمام اسنادی را که مشتری برای ترخیص گمرک و استفاده از دستگاه مورد نیاز است ، ارائه خواهیم داد.
3. ما مهندسانی را برای کمک به نصب و آموزش کارگران در سایت مشتری فراهم خواهیم کرد.
4. قطعات یدکی در صورت نیاز در دسترس هستند. در مدت زمان گارانتی ، ما لوازم یدکی را رایگان ارائه می دهیم و بیش از زمان گارانتی ، قطعات یدکی را با قیمت کارخانه ارائه خواهیم داد.
5. ما در تمام طول عمر خدمات پشتیبانی فنی و تعمیراتی را ارائه خواهیم داد.
